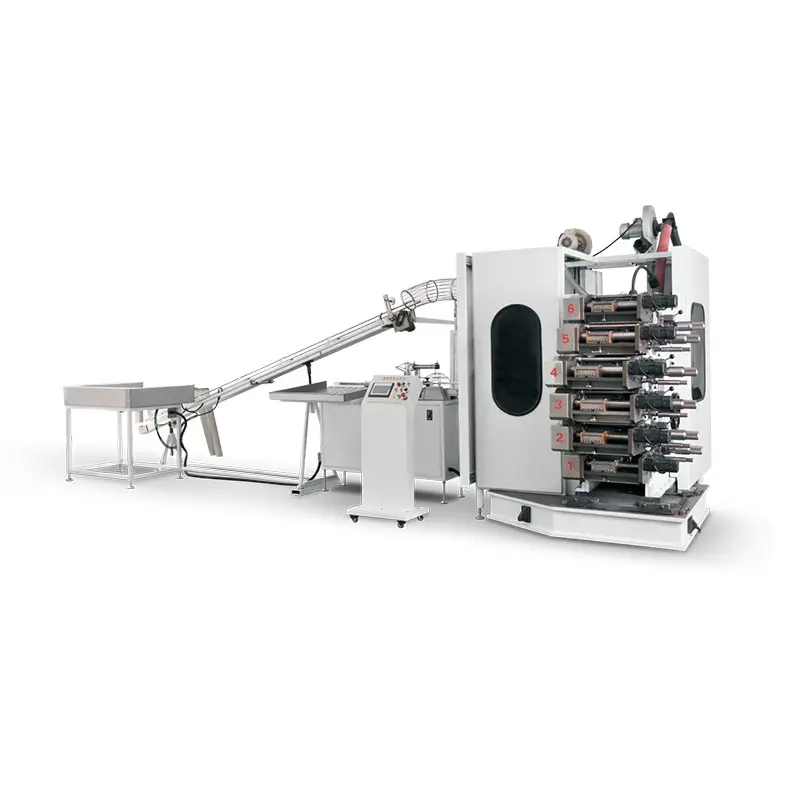

플라스틱 컵 인쇄 기계는 어떻게 작동하는가? 단계별 프로세스

플라스틱 컵 인쇄 기계의 핵심 구성 요소 및 작동 원리 플라스틱 컵 인쇄 기계

플라스틱 컵 맞춤 제작에서의 패드 인쇄 정의 및 원리

패드 인쇄는 특수 실리콘 전사 방식 덕분에 곡선이 있거나 모양이 특이한 플라스틱 컵에도 정교한 디자인을 정확하게 위치시킬 수 있습니다. 이 기술은 평면 예술 작품을 입체 물체에 적용하는 문제를 실제로 해결합니다. 핵심은 인쇄할 표면의 형태에 맞게 스스로 성형되는 유연한 실리콘 패드에 있습니다. 작업 시작 시, 잉크가 금속 또는 플라스틱으로 된 클리셰(plate)에 새겨진 미세한 홈을 채웁니다. 그런 다음 실리콘 패드가 이 잉크 이미지를 집어 올려 컵 표면의 원하는 위치에 정밀하게 전사하는 마법 같은 과정이 이루어집니다. 일반적인 인쇄 방식으로는 처리하기 어려운 다양한 돌기와 곡면에서도 세부 품질을 유지할 수 있기 때문에 이 방법이 매우 효과적입니다.

잉크 도포에서 실리콘 패드 전사 기술의 핵심 역할

잉크 전사의 성공은 실제로 실리콘 패드에 크게 의존하는데, 이는 탄성이 충분히 있으며(쇼어 경도 약 40~60) 잉크와 화학적으로 잘 결합하기 때문이다. 이러한 패드는 생산 라인에서 최고 속도로 작동할 때 표면의 다양한 불규칙성에도 불구하고 인쇄 품질을 해치지 않고 대응할 수 있다. 대부분의 내열성 실리콘은 분당 약 20~30회 사이클을 견딜 수 있으며, 0.5mm에서 1.5mm 정도 압축되었을 때 잉크를 완전히 방출한다. 이들 패드의 특별한 점은 거친 또는 울퉁불퉁한 표면에서 잉크가 원하지 않는 곳으로 번지는 것을 막아주는 발수성이다. 고분자 간 접착력을 연구한 일부 학문적 자료들은 이러한 시스템이 95% 이상의 잉크를 전사할 수 있음을 보여주며, 음료 캔이나 병과 같은 제품에 내구성 있고 식품 안전성이 보장된 인쇄물을 오랫동안 유지하기 위해서는 이것이 필수적이다.

트랜스퍼 패드 및 인쇄판과 같은 기계 부품 설명

일반적인 플라스틱 컵 인쇄 기계는 세 가지 핵심 하위 시스템을 통합합니다:

정밀 정렬 시스템은 10,000회 이상의 사이클 동안 위치 정확도를 0.05mm 이내로 유지하여 일회용 컵에 로고, 안전 표시 및 테두리 그래픽을 일관되게 인쇄할 수 있습니다.

플라스틱 컵용 스텝바이스텝 패드 인쇄 공정

밀폐형 잉크 컵이 어떻게 클리셰에 일정한 잉크 공급을 보장하는지

밀폐된 잉크 컵이 에칭된 플레이트에 접촉하면, 용제가 공기 중으로 증발하지 않도록 모든 미세한 홈에 잉크를 채웁니다. 전체 장치는 폐쇄 시스템처럼 작동하여 장시간 생산 런 동안에도 잉크의 점도를 일정하게 유지합니다. 그런 다음 잉크 컵이 다시 물러나고, 도터 블레이드라 불리는 부품이 필요 없는 잉크를 깔끔하게 긁어냅니다. 남아 있는 잉크는 정확히 조각된 디자인 부분에만 남게 되며, 이로 인해 생산 라인에서 나오는 모든 플라스틱 컵이 이전 제품과 거의 동일하게 인쇄됩니다. 수천 개의 제품에서도 일관된 결과를 얻어야 하는 제조업체 입장에서는 바로 이러한 결과가 요구되는 것입니다.

에칭된 플레이트에서 실리콘 패드로의 잉크 전사 메커니즘

실리콘 패드가 잉크로 된 클리셰에 내려오면 이미지의 모든 작은 세부 사항을 잡을 수 있을 만큼 충분히 구부러집니다. 컵에 사용되는 대부분의 패드는 40~60도 정도의 셔드 경도를 가지고 있어 잉크의 용매가 마법으로 작용하기 시작하면서 반초에서 두초 정도 접촉을 유지합니다. 다음으로 일어난 일은 꽤 멋지죠. 잉크는 바닥의 금속판보다 패드에 더 잘 붙어 있습니다. 이것은 더 깨끗한 전송과 인쇄 후에도 선명한 이미지를 의미합니다.

인쇄 도중 정밀 정렬 및 접촉 압력

시스템은 약 0.01mm의 위치 정확도를 달성하여 잉크가 도포된 패드가 플라스틱 컵의 인쇄 위치에 정확하게 맞춰지도록 합니다. 공기 실린더의 압력은 컵 벽의 두께와 재질에 따라 대략 3~15psi 범위 내에서 조정할 수 있습니다. 패드 압축률의 경우 일반적으로 약 30%에서 70% 사이의 범위에서 작동합니다. 이를 통해 블로우 성형 공정 중 발생할 수 있는 다양한 변형을 효과적으로 보상할 수 있습니다. 때때로 컵이 약간 타원형으로 나오거나 일부 부위에 미세한 휨이 생길 수 있는데, 제어된 압축은 컵 자체를 변형시키지 않으면서도 패드가 여전히 완전한 접촉을 유지하도록 보장합니다.

선명한 이미지 복제를 위한 해제 및 후퇴 역학

패드가 뒤로 당겨질 때, 복원력이 작용하여 중앙에서 바깥쪽으로 벗겨지는 움직임을 만들어냅니다. 이는 번짐을 줄여주고 미세한 디테일을 그대로 유지하는 데 도움이 됩니다. 재료의 표면 장력은 약 20~24 mN/m 정도로 낮아 잉크가 깨끗하게 분리되기 쉬운 특성을 가집니다. 그러나 인쇄 전에 대부분의 제조업체는 컵 표면을 불꽃 또는 플라즈마 처리로 사전 처리를 합니다. 이 과정은 매우 중요한데, 적절한 접착력이 확보되지 않으면 식품 포장재의 바코드처럼 중요한 정보가 제대로 인쇄되지 않기 때문입니다. 영양성분표 또한 슈퍼마켓에서 소비자가 정확히 읽을 수 있도록 선명하게 인쇄되어야 합니다.

맞춤형 플라스틱 컵 장식을 위한 설계 준비 및 각인

곡면 또는 비정형 표면 인쇄를 위한 디지털 설계 변환

원통형 컵용 아트워크를 제작할 때 디자이너는 곡선과 왜곡을 정확하게 처리할 수 있는 벡터 기반 도구를 사용하여 이를 조정해야 합니다. 업계 전문가들은 완성된 제품의 가상 3D 모델을 생성하는 특정 소프트웨어 패키지를 활용합니다. 이를 통해 회사 로고가 곡면 전체에 인쇄될 때, 심지어 약 250도 각도까지 거의 한 바퀴 감싸는 경우에도 늘어나지 않도록 크기와 형태를 조정할 수 있습니다. 이러한 조정을 정확히 수행하면 브랜드 이미지가 컵의 어느 위치에서도 일관되게 잘 보이게 되며, 특히 너비 대비 높이가 약 두 배 정도인 컨테이너 전체에 로고를 감싸고자 하는 제품에서는 매우 중요합니다.

정확한 이미지 재현을 위한 엠보싱 판(클리셰) 제작

클리셰는 작업에 가장 적합한 재료에 따라 경화된 강철 또는 다양한 폴리머로 제작할 수 있습니다. 이후 산업용 레이저를 사용해 설계에서 요구하는 곡면 위의 잉크 분포에 정확히 부합하는 미세한 오목부를 새깁니다. 대부분의 현대 장비는 약 10~40마이크론 정도의 오목부 깊이를 구현하며, 오차 범위는 ±2마이크론 내외로, 매번 도포되는 잉크량을 거의 일정하게 유지합니다. 스마트 기계들은 레이저 출력을 약 50와트에서 최대 200와트까지 조절하면서 초당 0.5미터에서 최대 초당 3미터의 속도로 이동함으로써 복잡한 선 세공부터 단단한 코팅이 필요한 넓은 영역까지 빈틈없이 처리할 수 있습니다. 이러한 유연성 덕분에 다양한 작업을 문제없이 수행할 수 있습니다.

최적의 잉크 접착을 위한 소재 선택 및 처리

플라스틱 컵에 잉크가 잘 묻도록 하려는 제조업체는 먼저 표면을 처리해야 합니다. 폴리프로필렌 및 폴리에틸렌 소재의 경우, 주로 두 가지 방법이 사용됩니다. 코로나 처리는 표면 에너지를 약 40에서 60mJ/㎡ 수준으로 높여주는 방식입니다. 플라즈마 시스템은 또 다른 방법으로, 일반적으로 PE 표면의 다인(dyne) 수치를 약 31에서 최대 약 54mN/m 가량까지 향상시킵니다. 이러한 처리 방식들이 실제로 달성하는 것은 개선된 젖음성과 더 강한 접착력입니다. 그 결과도 명확한데, 일부 시설에서는 적절한 처리 후 잉크 전달 효율이 거의 98%에 이를 정도라고 보고합니다. 또한 수백 번의 세척 사이클 후에도 내구성이 유지되므로, 위생 기준이 매우 중요한 식품 서비스 분야에서 반복적으로 재사용되는 NSF 인증 용기에는 이상적입니다.

3D 및 복잡한 형태의 플라스틱 컵 인쇄 시 어려움 극복하기

윤곽이 있는 플라스틱 소재에 실리콘 패드를 사용하여 인쇄하는 적응성

실리콘 패드는 압축했을 때 곡선형, 리브가 있는, 또는 줄무늬 디자인이 있는 까다로운 컵 형태에도 상당히 잘 맞습니다. 쇼어 A 경도 척도 기준 20에서 60 사이의 적절한 경도 수준을 선택할 때, 엔지니어들은 재료의 유연성이 윤곽을 따라 감쌀 수 있도록 하면서도 인쇄된 이미지를 또렷하고 선명하게 유지하기 위해 충분한 탄성 회복 특성을 유지할 수 있는 최적의 균형점을 찾아야 합니다. 이러한 유연성 덕분에 요즘 사람들이 선호하는 리브가 있는 텀블러나 다양한 표면 무늬가 있는 고급 칵테일 글래스와 같은 세부적인 물체에 패드 인쇄가 매우 효과적으로 작용합니다.

비평면 플라스틱 컵 표면 인쇄 시 어려움 극복

불균일한 표면에 안정적인 인쇄를 구현하려면 다음 세 가지 핵심 요소가 필요합니다:

1. 각도 적응 – 패드는 비대칭 윤곽에 맞추기 위해 전사 중 최대 15°까지 기울일 수 있음
2. 점도 조절 – 고형분 잉크(중량 기준 고형분 65–75%)는 경사진 면이나 수직면에서도 흐름을 억제합니다
3. 표면 전처리 – 플라즈마 에칭은 ASTM D3359-23 기준으로 폴리에틸렌과 같은 저에너지 플라스틱의 접착력을 40% 향상시킵니다

병 마개 및 음료 포장 인쇄 적용 사례

동일한 기술을 사용하여 폴리프로필렌 마개에 일괄 코드를 인쇄하거나 PETG 텀블러에 컬러 그래픽을 출력할 수 있습니다. 최신 장비는 제약용 뚜껑처럼 2 mm² 크기의 소형 인쇄 영역부터 대형 스타디움 컵 전체를 둘러싼 360° 디자인 인쇄까지 가능하여 다양한 포장 형식에서 뛰어난 유연성을 제공합니다

업계의 역설: 높은 정밀도 vs. 가변적인 표면 형상

첨단 시스템은 동적 조정을 통해 정밀도와 가변성 간의 갈등을 해결합니다

• 실시간 클리셰 위치 조정(±0.1 mm 정확도)
• 적응형 패드 압력 제어(10–50 N/cm²)
• 음영지거나 오목한 부분을 처리하기 위한 다단계 UV 경화

이러한 기능성 때문에 직접 디지털 인쇄 방식의 경쟁이 증가하고 있음에도 불구하고, 현재 장식된 플라스틱 용기의 78%가 패드 인쇄를 사용하고 있습니다(FTA 2023 연례 보고서).

고속 생산에서의 자동화, 유지보수 및 품질 관리

통합 플라스틱 컵 인쇄 기계 성형 및 적재 시스템과 함께

최신 패드 인쇄 장비는 PLC 기반 자동화를 통해 열성형 및 적재 라인에 원활하게 통합되며, 시간당 2,500개 이상의 컵 생산 속도를 지원합니다. 폐루프 동기화 방식을 통해 성형에서 인쇄, 포장까지 원자재 흐름이 원활하게 유지되며, 지속적인 운영에서도 ±0.3mm 이내의 정확한 위치 정렬이 보장됩니다.

식품 안전 및 고속 생산 환경에서의 적용

식품 등급 프린터는 NSF 인증 실리콘 부품과 LED 어레이에서 즉시 경화되는 저휘발성 유기용제(VOC), UV 경화 잉크를 사용합니다. 2023년 FDA 규정 준수 연구에 따르면, 이러한 시스템은 수작업 장식 방법 대비 오염 위험을 84% 감소시키며 위생적인 환경에서도 분당 45~60회 인쇄 사이클을 유지합니다.

인쇄 선명도 및 정렬에 대한 실시간 품질 검사

산업용 카메라가 장착된 자동화된 비전 시스템이 초당 120프레임 속도로 360° 검사를 수행하여 0.5mm 이상의 번짐 또는 정렬 불량과 같은 결함을 탐지합니다. 5만 개 이상의 결함 샘플로 학습한 머신러닝 모델은 제조업계의 무결점 생산 기준에 부합하는 99.7%의 결함 탐지 정확도를 제공합니다.

잉크 컵, 패드 및 클리셰의 정기 점검 및 유지보수

패드 인쇄 공정에서 발생하는 일반적 문제점 및 가동 중단 최소화 전략

최근 2024년 생산 데이터에 따르면, 전체 인쇄 작업의 약 12%가 잉크의 부분적 전사 문제를 경험하고 있습니다. 대부분의 운영자는 샤어 A(Shore A) 척도 기준 60에서 80 사이의 패드 경도를 조정하거나 인쇄 압력을 약 15~20% 정도 높여서 이 문제를 해결합니다. 최신의 빠른 교체 카트리지 시스템을 사용하면 프린팅 패드, 클리셰, 잉크 컵과 같은 마모된 부품을 약 90초 내에 교체할 수 있습니다. 이를 통해 교대 중 기계 가동 중단 시간이 평균 22분에서 불과 3분 초반으로 크게 단축되었습니다. 생산 관리자들 입장에서는 이러한 개선 덕분에 작업 중단이 줄어들고 시설 전체의 처리량이 향상되고 있습니다.

자주 묻는 질문

플라스틱 컵에 도장 인쇄(pad printing)하는 주된 장점은 무엇입니까?

주된 장점은 곡면이나 비정형 표면에도 정교한 디자인을 인쇄할 수 있으며, 울퉁불퉁한 표면에서도 세부 품질을 유지할 수 있다는 점입니다.

실리콘 패드는 얼마나 자주 청소해야 합니까?

실리콘 패드는 이소프로필 알코올을 사용하여 8시간마다 청소해야 합니다.

패드 인쇄에서 실리콘 패드가 필수적인 이유는 무엇입니까?

실리콘 패드는 탄성이 있으며 잉크와 잘 화학 결합하므로 표면의 불균일함을 처리할 수 있음에도 불구하고 인쇄 품질이 저하되지 않습니다.

처리된 플라스틱에서 잉크 전달 효율은 어떻게 보장됩니까?

코로나 처리 및 플라즈마 처리와 같은 표면 처리는 접착력을 향상시키고 잉크 전달 효율을 개선하여 최대 98%의 효율을 달성합니다.

현대적인 패드 인쇄 기계는 어떤 속도에 도달할 수 있습니까?

최신 기계는 식품 안전 환경에서 분당 45~60회 인쇄 사이클을 수행하며, 시간당 2,500개 이상의 컵을 생산할 수 있는 속도에 도달할 수 있습니다.
